HIWIN上银 FDI 上银TBI滚扎丝杠
扫码获取价格库存技术资料
- 品牌: 上银和银泰滚珠丝杠哪家好
- 分类: 双螺母内循环型FDI
- 类型:
- pk码: 0001D3100000001CDYT9
- 属性: HIWIN上银 FDI 上银TBI滚扎丝杠，-HIWIN上银 FDI 上银TBI滚扎丝杠-HIWIN上银 FDI 上银t型丝杆 在工业制造领域中，上银滚珠丝杆螺母是一种非常重要的机械零件。它通过滚珠的循环滚动来实现与滑动相比更为高效的线性运动。上银滚珠丝杆螺母的设计考虑了精度、承载能力和寿命等方面，确保其在各种应用场景下均能发挥良好的性能。 滚珠丝杆螺母的工作原理是将螺纹丝杆的旋转运动转化为线性运动。它采用滚珠的方式来减少摩擦，大大提高了传动效率和精度。上银滚珠丝杆螺母的滚珠采用优质-HIWIN上银 FDI 上银TBI滚扎丝杠--HIWIN上银 FDI 上银TBI滚扎丝杠-

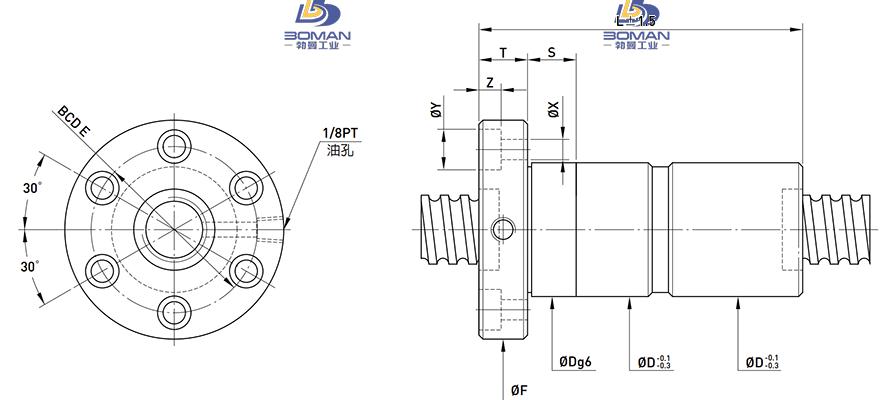

HIWIN上银 FDI 上银TBI滚扎丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
40
|
|
| 导程 |
10
|
|
| 丝杠轴底径 |
34.91
|
|
| 滚珠节圆直径 |
41.4
|
|
| 钢球直径 |
6.35
|
|
| 精度等级 |
|
|
| 螺母直径 |
60-65
|
|
| 法兰直径 |
96
|
|
| 螺母长度 |
192
|
|
| 螺母安装 | PCD |
80
|
| 额定动负载 | CaN |
4590
|
| 额定静负载 | C0aN |
1178
|
| 有效圈数 |
5
|
|
| 法兰盘宽度 |
16
|
|
| 法兰安装孔通孔直径 |
9
|
|
| 法兰安装孔沉孔直径 |
14
|
|
| 法兰安装孔沉孔深度 |
8.5
|
|
| 轴向刚度 | KNm |
119
|
HIWIN上银 FDI 上银TBI滚扎丝杠此型号部分数据来源于NSK 7214CTYNDBLP4 精密nsk轴承型号
